کارفرما دکتر آخشته
کاربری / تخصص رادیولوژی فک و صورت
سبک طراحی مدرن
متراژ زیربنا 140 متر مربع
محل پروژه کرج ، عظیمیه
طراح و مجری طرح و طب
متریال‌ها و استانداردهای این پروژه
  • سرامیک طرح بتن 120 در 120 هرمس تبریز
  • بلوک شیشه ای
  • چراغ سیلیکونی خطی بدون لبه
  • نور خطی توکار

بررسی طراحی و معماری رادیولوژی فک و صورت دکتر آخشته در عظیمیه ۱۴۰ متری

اولین نقطه در تجربه یک فضای درمانی، ورودی و فضای انتظار است. پس برای بررسی نکات طراحی و اجرای این پروژه، از ویتینگ یا فضای انتظار شروع می کنیم. مساحت تقریبی این فضا برای طراحی مطب رادیولوژی بین 15 تا 25 متر مربع است. که شامل جانمایی بخش های زیر می شود :

  • نشیمن
  • پذیرش
  • فایلینگ و بایگانی مدارک پزشکی
  • محل تحویل مدارک، تصاویر و نسخه های پزشکی
  • همچنین فضای پذیرایی

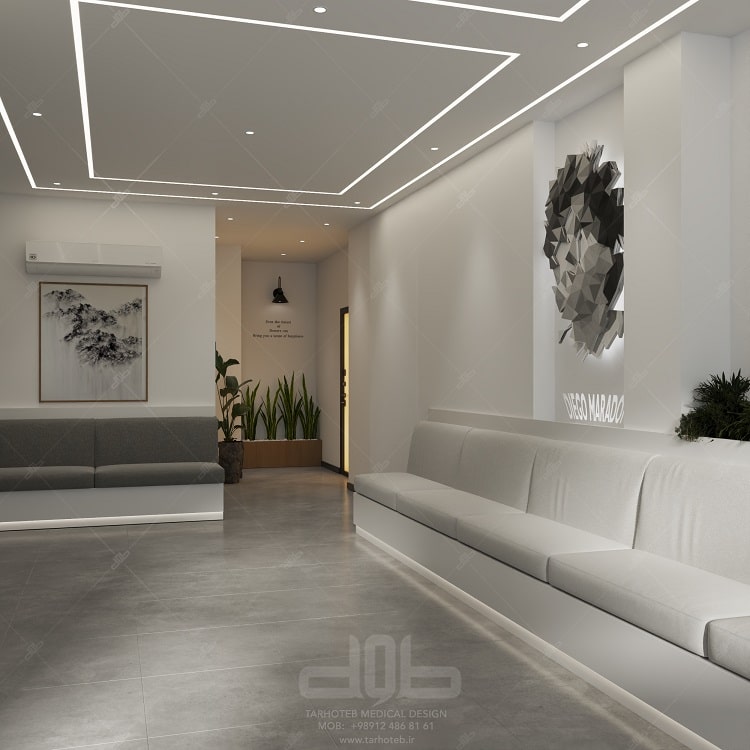

بررسی چیدمان فضای انتظار و پذیرش در پروژه دکتر آخشته

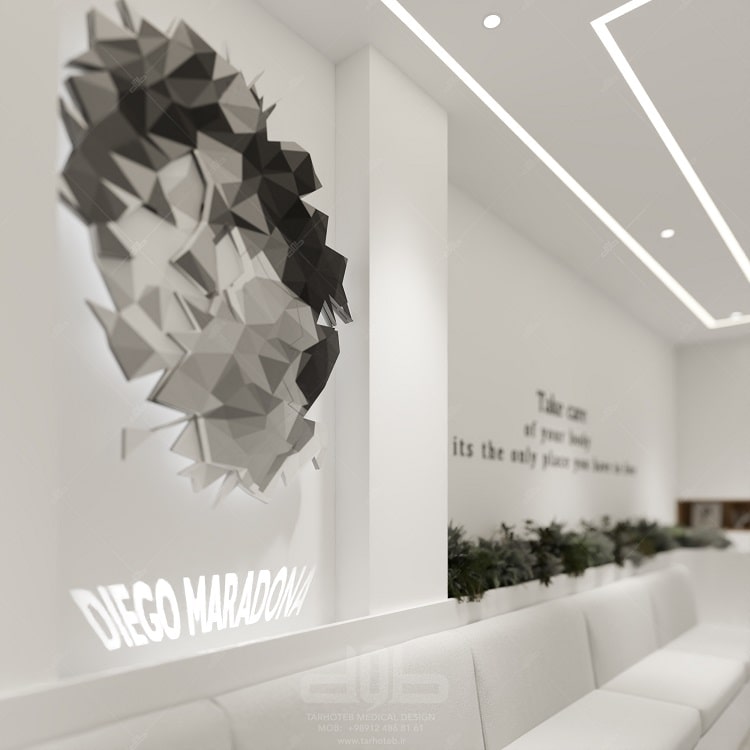

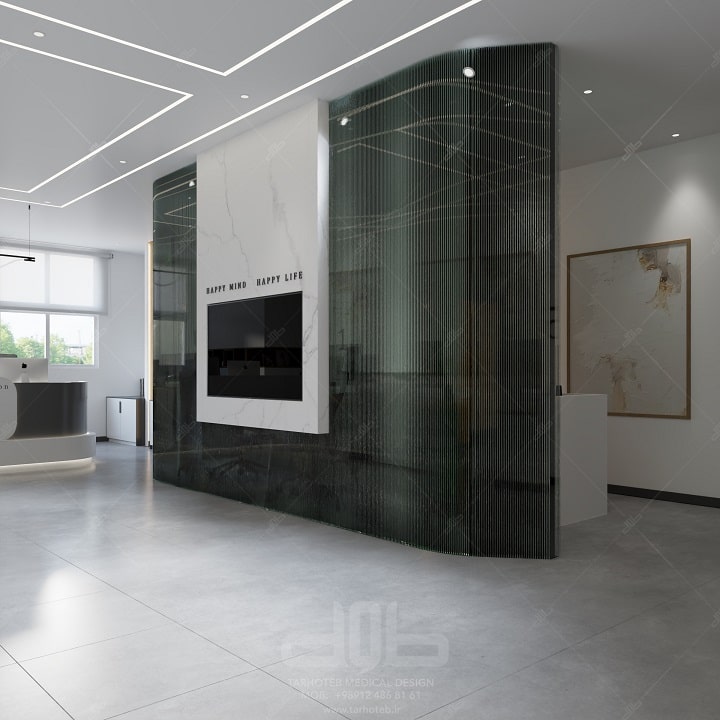

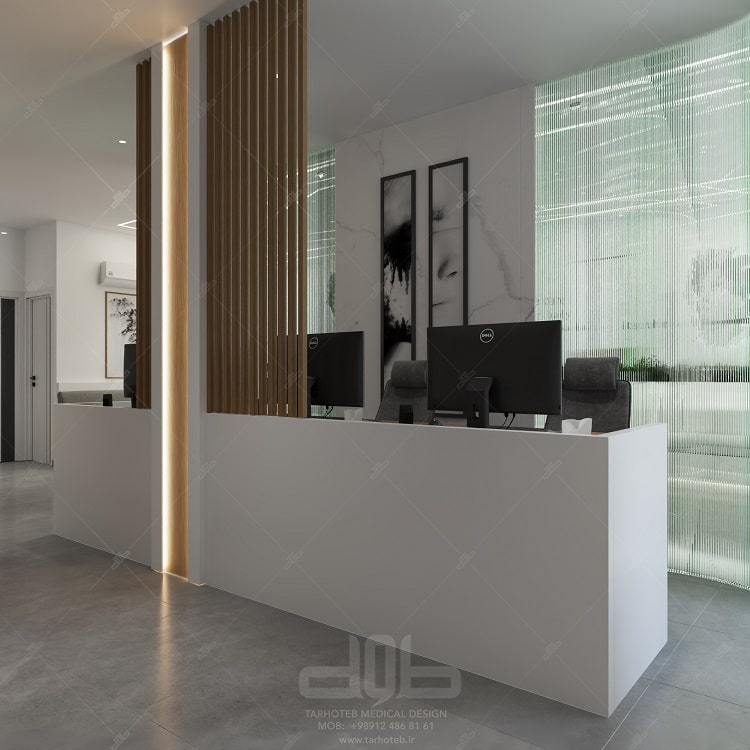

برای این پروژه، در قسمت انتظار، ما برای حدود 15 نفر نشیمن در نظر گرفتیم. جهت پذیرایی نیز، یک مینی بار طراحی کردیم که علاوه بر باکس آب سرد کن، محل قرار گیری سطل زباله، لیوان، و سایر وسایل پذیرایی نیز می شود. فایلینگ و بایگانی، درون کمدی قرار می گیرد که کنار کانتر پذیرش قرار داده شده است. تا به سهولت، امکان دسترسی به اطلاعات مراجعین و مدارک پزشکی را فراهم کند. در فضای انتظار یا ویتینگ، یک دیوار را به صورت پارتیشن طراحی کردیم که علاوه بر تقسیم و جداسازی فضای درمانی (اتاق های تخصصی رادیولوژی) از فضای انتظار، محل جانمایی تلویزیون نیز شده است و جانمایی آن به صورتی است که تقریبا تمام مراجعین، در صورت تمایل امکان تماشای آن را دارند.

چالش های اجرای استاندارد اتاق CBCT و سفالومتری در این مطب

فضای بعدی، اتاق سی بی سی تی است. عکس سی بی سی تی کاربردهای زیادی در دندانپزشکی خصوصا ایمپلنت و ارتودنسی دارد. تعداد آن در رادیولوژی های فک و صورت حداقل 1 و حداکثر 2 اتاق است. متراژ آن طبق ضوابط و استانداردهای معاونت درمان به این شرح است :

  • با بازوی سفالومتریک : حداقل 7 متر مربع
  • بدون بازو : 5 متر مربع

سفالومتری یکی از روش های تخصصی برای تصویربرداری فک و صورت است که امکان بررسی و آنالیز ساختارهای دهان، استخوانی و ارتباط بافت های نرم را فراهم می کند. دستگاه اتاق cbct سفالومتری است که فضای نصب و حرکت مشخصی دارد و بیمار ایستاده یا نشسته تصویر برداری می شود. پرتو دهی این اتاق بسیار زیاد است و بدیهی است که باید حتما سربکوبی شود. ضخامت سربکوبی در این اتاق 2 میلی متر است.

رویکرد ما در طراحی اتاق تصویربرداری پانورامیک (OPG)

فضای درمانی تخصصی بعدی، اتاق پانورامیک است. این مدل عکس ها همانطور که از نام آن مشخص است امکان مشاهده کامل و همه جانبه ای از دهان، فک بالا و پایین و اطراف آن به پزشک می دهند. در اصل در یک تصویر واحد تمام دندان ها و ساختار فک قابل مشاهده می شوند. دستگاه این اتاق (پانورامیک) هم با بازو و بدون بازو هست.

  • با بازو : حداقل متراژ 6 متر مربع
  • بدون بازو : حداقل 4 متر مربع فضا لازم دارد.

یک قسمت هم برای شخص یا اپراتوری که دستگاه را کنترل می کند در نظر می گیریم. فضایی(اتاقکی) که باید محافظت شده باشد و دید مستقیم به بیمار نیز داشته باشد. بهتر است نزدیک به پذیرش در نظر گرفته شود و در این اتاق حتما باید محلی را برای جانمایی پرینتر(جهت گزارش دهی) نیز در نظر بگیریم.

جانمایی هوشمندانه اتاق سرور و بایگانی دیجیتال

گاهی یک اتاق سرور و بایگانی نیز در طراحی مطب های رادیولوژی در نظر گرفته می شود. محلی که برای جمع آوری تصاویر دیجیتال و داده های بیماران است. در شرایط فعلی که گاها با قطع مستمر برق همراه هستیم تیم طراحی طرح و طب معمولا این اتاق را مجهز به برق پایدار یا یو پی اس طراحی می کند. علاوه بر تهویه و خنک کننده مناسب این اتاق نیز بهتر است نزدیک پذیرش و مجاور محل بایگانی اسناد فیزیکی و کاغذی باشد.

جزئیات متریال و نورپردازی پروژه؛ ایجاد حس یکپارچگی و مدرنیته

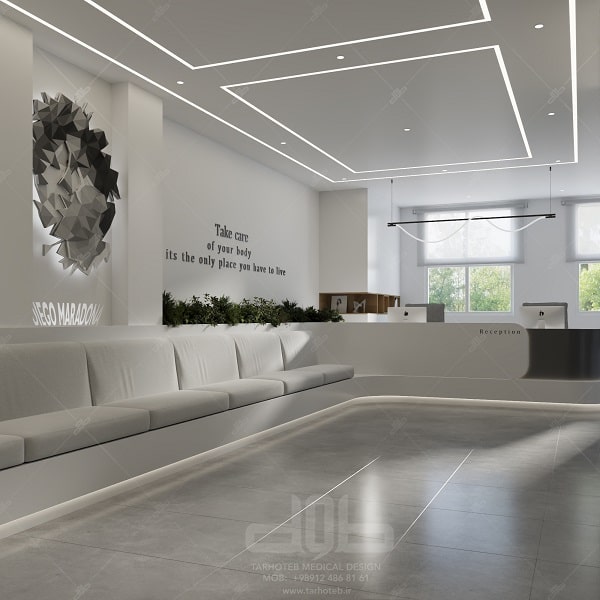

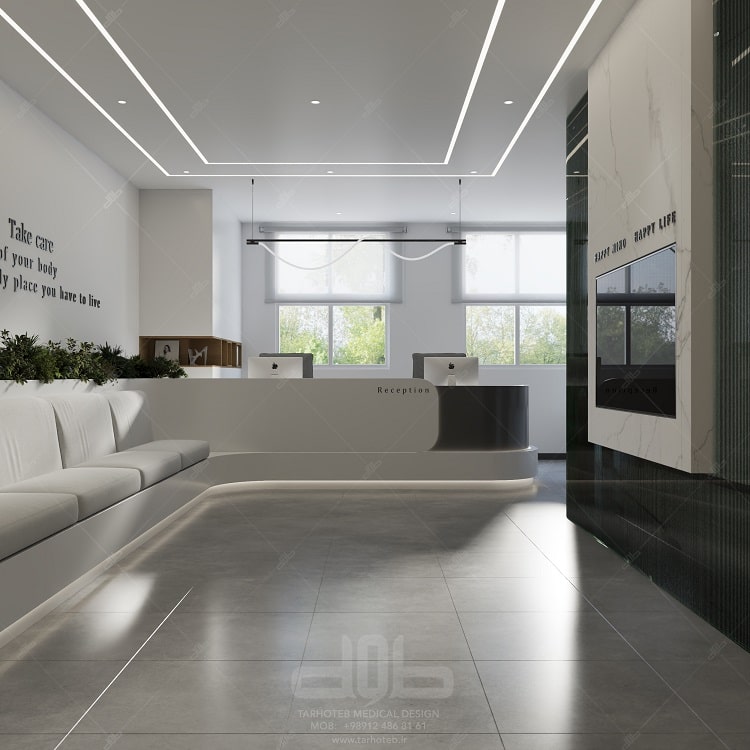

از صحبت های فنی که بگذریم می رسیم به چالش های طراحی پیش روی این پروژه. پالت طراحی ما بسیار خنثی و محدود است که حس فضایی مدرن و آرامی ایجاد می کند. منحنی مداومی که از نشیمن به کانتر پذیرش (کانتر رسپشن) می رسد حس یکپارچگی و تداوم به فضا می دهد. این احساس سیالیت علاوه بر اینکه حس فضایی به شدت مدرنی دارد بخاطر سطح یکپارچه اش(سالید سرفیس بودن) برای نظافت و رعایت بهداشت هم بسیار مناسب است.

در کف، انتخاب ما سرامیک بزرگ طرح بتن است. که با درز بسیار جزیی که دارد انتخاب بسیار مناسبی برای یک فضای درمانی است. به طور کلی در کفپوش اماکن و فضاهای درمانی از سطوح یکپارچه استفاده می کنیم. شبیه متریال اپوکسی که از این نظر(یکپارچگی و بدون درز بودن) بهترین انتخاب است. اما خب عموما عمر کمتری نسبت به سنگ یا سرامیک دارد و امکان فرسودگی آن زیاد است.
